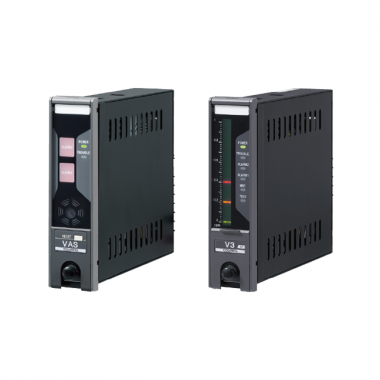

V3系列
报警组件、指示计组件
产品类型
报警组件：VAS丨指示计组件：V3
指示计组件型号
Hv、Hi、Cv、Ci、Tv、Ti、D、O、ZN、M
指示计组件浓度显示
3色LED刻度显示
报警单组件报警段数
2段报警
产品特点
能与多种气体检测器组成系统
产品参数
· 报警组件
VAS 报 外型号 报警段数 2段报警 可连接指示计 V3系列※1 电源灯 绿色POWER灯点亮
警
显
示报警灯 报警时: 红色ALARM灯点亮(正常状态:不亮) 故障灯 故障时: 黄色TROUBLE灯点亮(正常状态:不亮) 蜂呜器 报警时: 断断续续报警声 故障时: 连续报警声(音量:70dB(A)/m以上)
部
输
出报警接点 1段·2段各1c无电压(AC100V、1A阻性负载) 故障接点 1a无电压(AC100V·1A阻性负载，DC24V·1A阻性负载) 蜂鸣器接点 1a无电压(AC100V·1A阻性负载，DC24V·1A阻性负载) 使用电源 DC24V±10% 消耗电力 约3.5W(电源24V、报警时) 其他功能 完全锁死型(需要指定)※2 带有操作按钮套(需要指定) 使用温湿度范围 -10℃~+40℃、10~90%RH 外形尺寸 W36xH144xD70mm(突出部分除外) 重量
(包含外壳)约600g(标准) 约520g(简易)
※1.可以连接V和V2系列。
※2.完全锁死型，蜂鸣停止和复位是分开。
· 指示计组件
型号 V3 报 外部 类型 Hv Hi Cv Ci D O ZN Tv Ti M 检测原理 热线型半导体式 接触燃烧式 定电位电解式 伽伐尼电池式 半导体式 气体热传导式 根据检测部而定 检测对象气体 可燃性气体 可燃性气体 各种半导体材料气体 氧气 氨气 氢气、氦气、氩气 根据检测部而定 (液化气,甲烷等) (液化气,甲烷等) 各种毒性气体 二氧化碳、甲烷 检测范围 根据检测部而定 气体浓度显示 3色LED刻度面板(50分刻度) 报警设定值 检测范围内可以任意设定 报警精度 可燃性气体: 报警设定值的±25%以内 根据检测部而定 毒性气体: 报警设定值的±30%以内 氧气: 报警设定值±1.0voI%以内 报警延迟 可燃性气体: 报警设定值1.6倍的气体浓度下延迟30秒以内 根据检测部而定 毒性气体: 报警设定值1.6倍的气体浓度下延迟60秒以内 氧气: 10vol%下延迟5秒以内(缺氧)
警
显
示电源灯 通常: 绿色POWER灯点亮、通电初期:绿色POWER灯闪烁30秒 报警灯 1段报警: 红色ALARM1灯闪烁、2段报警:红色ALARM2灯闪烁 故障灯 黄色TROUBLE灯闪烁
输出 接点输出 1c无电压(AC100V·1A阻性负载)故障接点为1a 模拟输出 DC4~20mA 使用电源 DC24V±10%(根据检测部会使用24V±6V) 消耗电力 约4.0W(吸引式检测部连接时消耗的电量除外) 约5.0W
(检测部连接时消
耗的电量除外)其他功能 线性处理、维护模式、强制归零、【可选】峰值保持功能、报警延迟、流量低下报警功能(根据安装的检查部可以设定) 使用温湿度范围 -10℃~+40℃、10~90%RH(温湿度无剧烈变化，无结露现象) 外形尺寸 W36xH144xD70mm(突出部分除外) 重量(包含外壳) 约600g(标准) 约540g(简易)
